Λεπτομέρειες:
|
| Τύπος ινών: | G657A1 | Τύπος συνδετήρων: | SC/LC/FC/ST |
|---|---|---|---|
| Μήκος κύματος: | 1260-1650 nm | Μήκος: | 0.5m/1m/Customized |
| Τύπος: | τύπος χαλύβδινου σωλήνα | Εφαρμογή: | FTTH FTTB FTTX PON CATV |
| Επισημαίνω: | Θραύστης ινών PLC σωλήνων 1x8 χάλυβα,Θραύστης ινών PLC SC/APC 1x8,SC/APC οπτικός θραύστης PLC ινών |
||

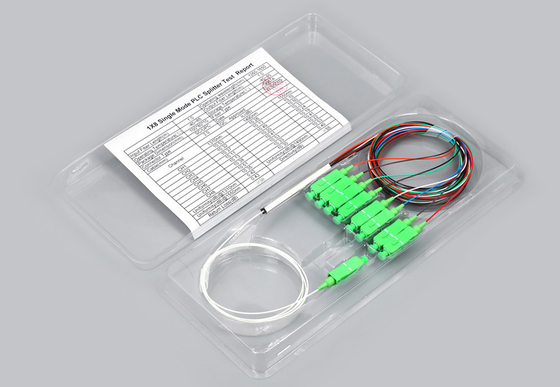

Τύπος σωλήνων χάλυβα - 1 *8 με τον οπτικό θραύστη PLC ινών συνδετήρων SC/APC
Περιγραφή θραυστών PLC
Ο επίπεδος ελαφρύς οπτικός διανομέας κυματοδηγού (θραύστης PLC), είναι ένα είδος επίπεδης ενσωματωμένης κυματοδηγός οπτικής συσκευής, μπορεί να είναι 1260nm ~ 1650nm ένα τέτοιο ευρύ φάσμα των μηκών κύματος της ελαφριάς επιφύλαξης δύναμης στην πραγματοποίηση, η διανομή των μηκών κύματος τεχνολογίας used1310nm, 1490nm και 1550nm τρία καλύψεων EPON σειράς μήκους κύματος. Ιδιαίτερα κατάλληλος για το παθητικό οπτικό σύστημα δικτύων ινών τεχνολογίας FTTP πρόσβασης στο δίκτυο EPON Ethernet, ευρυζωνική παθητική οπτική χρήση διανομέων (POS)
Χαρακτηριστικό γνώρισμα θραυστών PLC
1. Χαμηλή απώλεια εισαγωγής και χαμηλό PDL
2. Ομοιόμορφος διαχωρισμός δύναμης
3. Υψηλή αξιοπιστία
4. Άριστη περιβαλλοντική σταθερότητα
5. Συμπαγές μέγεθος και διάφορη συσκευασία
Εφαρμογή θραυστών PLC
1. Συστήματα FTTx
2. Ψηφιακά, υβριδικά και είμαι-τηλεοπτικά συστήματα
3. ΩΧΡΏΝ και μετρό δίκτυα του τοπικού LAN,
4. Συστήματα CATV
5. Άλλες εφαρμογές στα συστήματα οπτικών ινών
Προδιαγραφή θραυστών PLC
| Πρότυπο | Διάμετρος σωλήνων παραγωγής | Μήκος ινών εξόδου κολπίσκων | Μεγέθη σωλήνων |
| 1×2 θραύστης | 0.25mm/0.9mm | 1M | 4mm*7mm*50mm |
| 1×4 θραύστης | 0.25mm/0.9mm | 1M | 4mm*7mm*50mm |
| 1×8 θραύστης | 0.25mm/0.9mm | 1M | 4mm*7mm*60mm |
| 1×16 θραύστης | 0.25mm/0.9mm | 1M | 4mm*12mm*60mm |
| 1×32 θραύστης | 0.25mm/0.9mm | 1M | 6mm*20mm*80mm |
| 1×64 θραύστης | 0.25mm/0.9mm | 1M | 6mm*40mm*100mm |
1×N θραύστης PLC (που μετριέται στη θερμοκρασία δωματίου και αποκλείει την απώλεια συνδετήρων)
| Τύπος | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Λειτουργούν μήκος κύματος (NM) | 1260-1650nm | ||||||
| Απώλεια εισαγωγής (DB) | Max | 3.8 | 7.2 | 10.2 | 13.5 | 16.5 | 20.5 |
| Ομοιομορφία απώλειας (DB) | Max | 0,5 | 0,6 | 0,8 | 1.0 | 1.5 | 2.0 |
| Επιστροφής απώλεια (DB) | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| Εξαρτώμενη απώλεια πόλωσης (DB) | Max | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Κατευθυντικότητα (DB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| Τύπος ινών | Corning smf-28e ή προσδιορισμός πελατών | ||||||
| Εξαρτώμενη απώλεια μήκους κύματος (DB) | Max | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
|
Συσχετισμός απώλεια-40~85℃ θερμοκρασίας (DB) |
Χαρακτηριστική αξία | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 | 0,4 |
| Max | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Θερμοκρασία εργασίας (℃) | -40~85℃ | ||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~85℃ | ||||||
2×N θραύστης PLC (που μετριέται στη θερμοκρασία δωματίου και αποκλείει την απώλεια συνδετήρων)
| τύπος | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Λειτουργούν μήκος κύματος (NM) | 1260-1650 | ||||||
| Απώλεια εισαγωγής (DB) | Max | 4.0 | 7.4 | 10.5 | 13.9 | 17.0 | 20.5 |
| Ομοιομορφία απώλειας (DB) | Max | 0,5 | 0,6 | 0,8 | 1.0 | 1.5 | 2.0 |
| Επιστροφής απώλεια (DB) | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| Εξαρτώμενη απώλεια πόλωσης (DB) | Max | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Κατευθυντικότητα (DB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| Τύπος ινών | Corning smf-28e G657A1 ή προσδιορισμός πελατών | ||||||
| Εξαρτώμενη απώλεια μήκους κύματος (DB) | Max | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
|
Συσχετισμός απώλεια-40~85℃ θερμοκρασίας (DB) |
Χαρακτηριστική αξία | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 | 0,4 |
| Max | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Θερμοκρασία εργασίας (℃) | -40~85℃ | ||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~85℃ | ||||||
